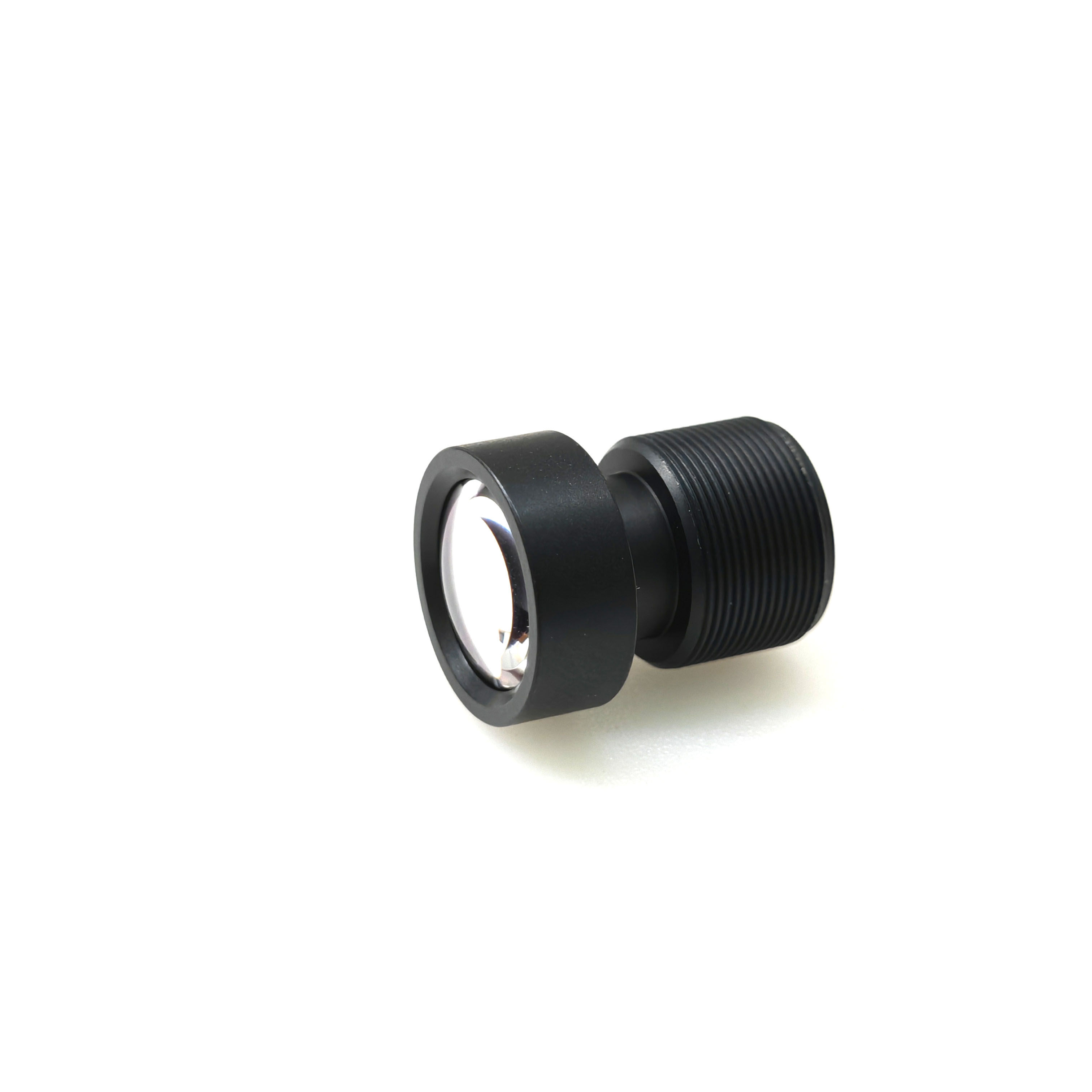

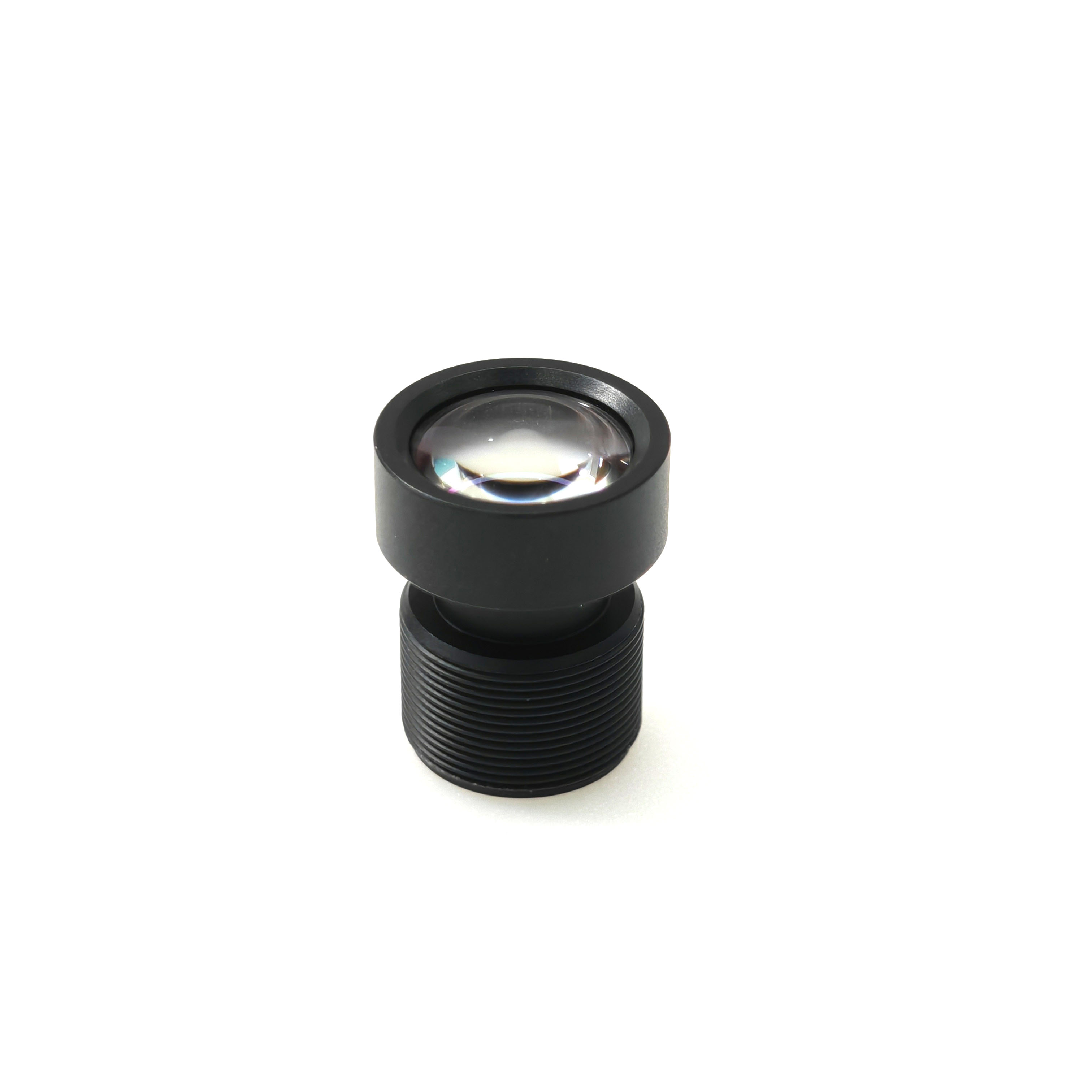

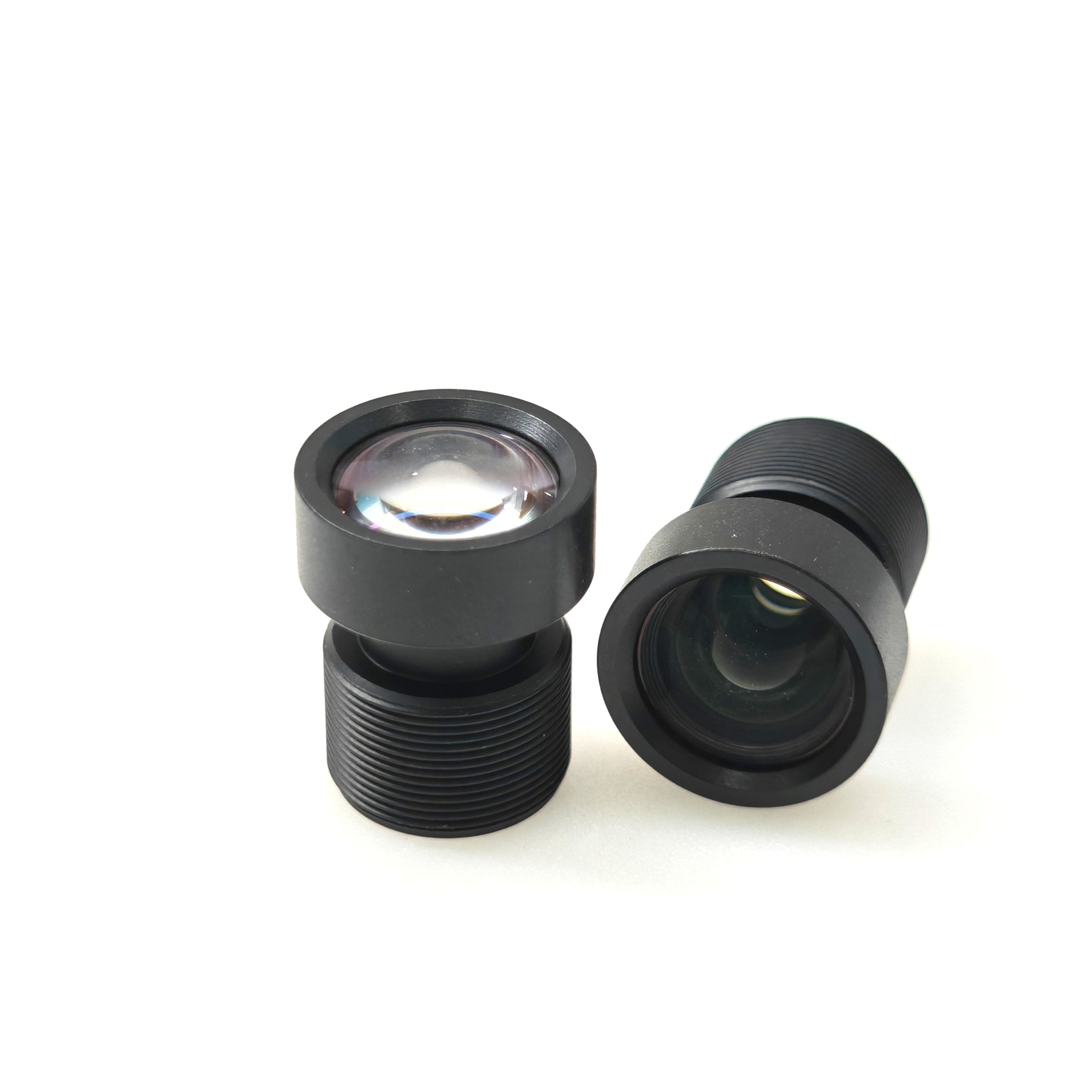

Lente para escáner 3D 4K HD 5G de la serie 35005
A continuación, se indican los factores clave que se deben tener en cuenta al elegir una lente para escáner 3D:
1. Distancia focal
Lente de distancia focal corta: adecuada para escaneos de corto alcance, capaz de capturar detalles de objetos, especialmente al escanear objetos pequeños. Una lente de distancia focal más corta ayuda a capturar imágenes más detalladas.
Lente de distancia focal larga: adecuada para escanear objetos más grandes. Una distancia focal larga permite que el escáner 3D mantenga una resolución más alta a una distancia más larga, pero también puede afectar la precisión del escaneo, especialmente al procesar detalles.
Lente de distancia focal estándar: en términos generales, la lente que se usa comúnmente para escáneres 3D es una lente con una distancia focal media, que puede mantener una buena calidad y precisión de escaneo en la mayoría de las tareas de escaneo.
2. Apertura
Lente de gran apertura: En entornos más oscuros, una gran apertura (número f bajo, como f/2.8 o inferior) puede captar más luz, lo que ayuda a mejorar la calidad del escaneo en condiciones de poca luz, especialmente para escáneres de luz estructurada o ciertos tipos de escáneres láser.
Lente de pequeña apertura: Proporciona una mayor profundidad de campo (Profundidad de campo), es decir, puede mantener los objetos dentro de un rango más amplio con un enfoque claro, lo que es muy importante al escanear objetos más grandes. Si la profundidad de campo es demasiado baja, solo se capturarán con claridad las áreas muy cercanas a la lente, mientras que otras áreas pueden volverse borrosas.
3. Resolución y claridad
La resolución de la lente está estrechamente relacionada con la captura de detalles del escaneo 3D. Las lentes de alta resolución capturan más detalles, lo que es especialmente importante al escanear objetos delicados como esculturas, objetos complejos u objetos diminutos.
Las lentes de alta calidad suelen utilizar mejores materiales de vidrio óptico, que pueden reducir eficazmente la distorsión de la imagen y garantizar la precisión de los resultados del escaneo. La elección de lentes con revestimiento antirreflejo puede reducir aún más el deslumbramiento y la distorsión en las imágenes.
4. Control de la distorsión
La distorsión es un problema común en el escaneo 3D, especialmente cuando se escanean objetos grandes o de formas complejas. Las lentes deben estar diseñadas para minimizar la distorsión de barril
(distorsión de barril) y la distorsión de cojín (distorsión de cojín), que pueden causar distorsión de la forma y la proporción de los objetos.
Algunas lentes de escáneres 3D de alta gama tienen diseños ópticos especiales que pueden controlar estas distorsiones para proporcionar datos de escaneo más precisos.
5. Tipo de sensor
La lente de un escáner 3D debe coincidir con su tipo de sensor (como CCD o CMOS). Se deben tener en cuenta la resolución, la sensibilidad y el entorno operativo del sensor (como condiciones de poca luz).
Sensor CMOS: generalmente se utiliza en escáneres 3D relativamente livianos y de bajo costo, adecuados para las aplicaciones más comunes. Por lo general, ofrecen velocidades de imagen más rápidas, pero funcionan peor en entornos con poca luz.
Sensor CCD: Generalmente proporciona una mayor calidad de imagen y menos ruido, especialmente en condiciones de poca iluminación. Si sus requisitos de escaneo son muy precisos, elegir un escáner equipado con un sensor CCD de alta calidad ayudará a mejorar la precisión del escaneo.
6. Tecnología de escaneo
Los escáneres 3D tienen una variedad de tecnologías de escaneo, cada una con diferentes requisitos de lentes:
Escáneres láser: requieren lentes transmisoras y receptores láser de alta precisión. Por lo general, estas lentes deben tener una buena eficiencia de transmisión óptica y una baja tasa de error. Los escáneres láser a menudo deben usarse junto con sensores para capturar datos de la superficie a través del reflejo de los rayos de luz. Por lo tanto, la calidad de la lente afecta directamente la precisión del escaneo.
Escáneres de luz estructurada: los escáneres de luz estructurada utilizan puntos de luz proyectados (como rayas o puntos) para escanear objetos y capturar las imágenes reflejadas. Estos escáneres requieren lentes con alta resolución y contraste para capturar con precisión los detalles de la superficie.
Fotogrametría: reconstrucción de un modelo tridimensional tomando fotografías desde múltiples ángulos. En este caso, la selección de lentes es particularmente importante, requiriendo lentes ópticas de alta calidad para asegurar que las imágenes tomadas desde múltiples ángulos de visión estén libres de distorsiones y tengan fidelidad de color y detalle.
7. Materiales y recubrimientos de lentes
Las lentes de alta calidad generalmente utilizan vidrio óptico, que tiene mayor transmitancia de luz y menos distorsión. Además, la superficie de la lente puede tratarse con un revestimiento antirreflejo para reducir el reflejo de la luz y mejorar la calidad de la imagen.
Para los escáneres 3D que necesitan trabajar en entornos más oscuros, las lentes con revestimientos especiales pueden mejorar eficazmente la precisión del escaneo.
8. Longitud focal y campo de visión (FOV)
Al seleccionar una lente, también es importante considerar el campo de visión del escáner (FOV, Field of View). Para escanear objetos grandes o complejos, un campo de visión más amplio ayudará a mejorar la eficiencia del escaneo.
Si necesita capturar detalles dentro de un rango de escaneo más grande, se recomienda elegir una lente con una longitud focal moderada que pueda equilibrar el campo de visión y la resolución.
| Modelo：35005-B4 |
| Especificaciones ópticas |
| NO. | Elementos | Descripción |
| 1 | F No. | F3.0±5% |
| 2 | Longitud focal | 7.65MM±5% |
| 3 | Distancia focal trasera óptica | 8.56mm±0.3 |
| 4 | Longitud focal de espalda mecánica | 7.8mm±0.3 |
| 5 | Círculo de imagen máximo | θ8.5 |
| 6 | Estructura de lente | 5G |

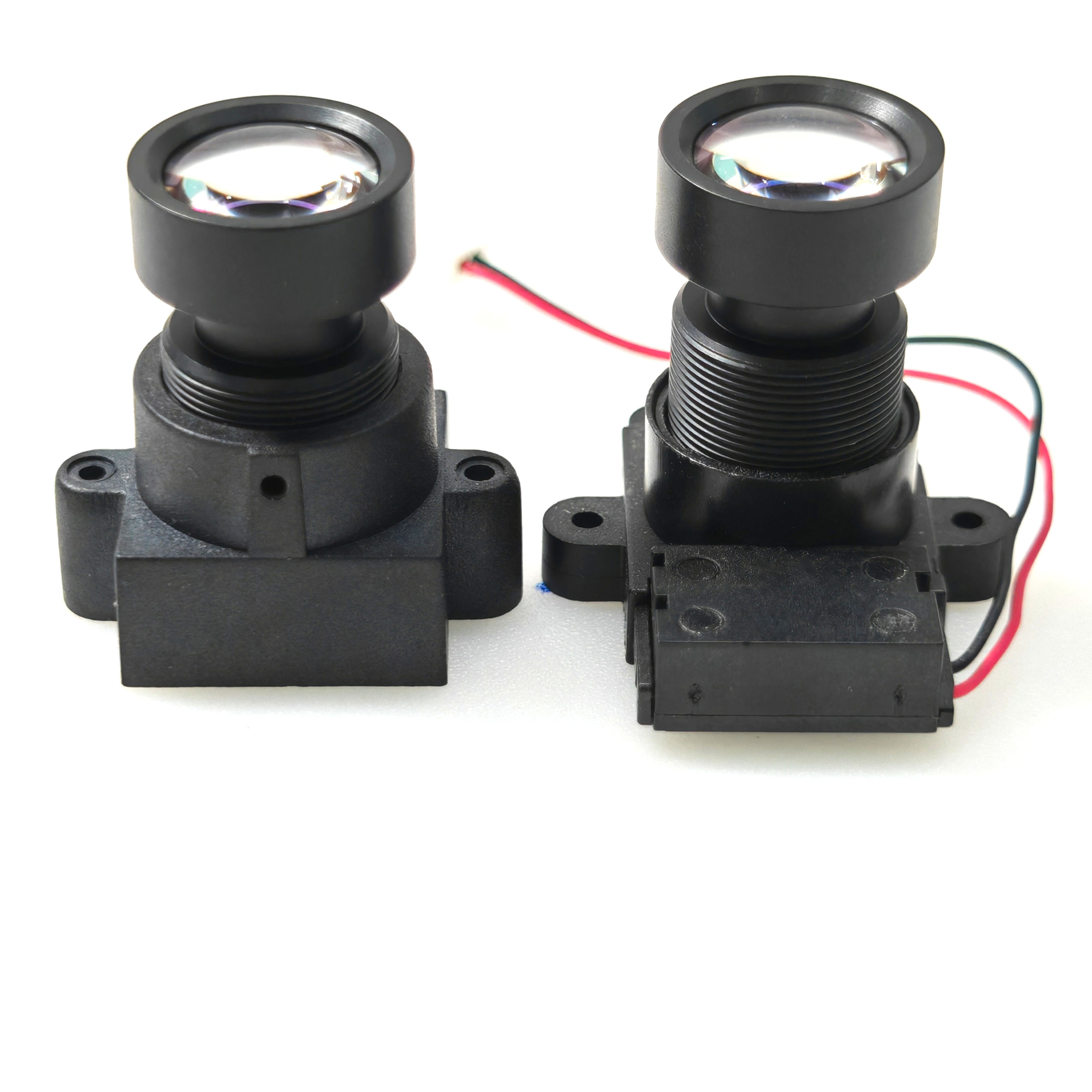

| 7 | Tipo de montaje | M12*0.5 |
| 8 | FOV | sensor | H(Horizontal) | V(Vertical) | D(Diagonal) |
| 1/3.2" IMX179 | 30.2° | 22.8° | 36° |
| 9 | Distorsión F-tan (theta) | -0.10% |
| 10 | CRA Maxium ángulo de luz principal | <11.8deg |

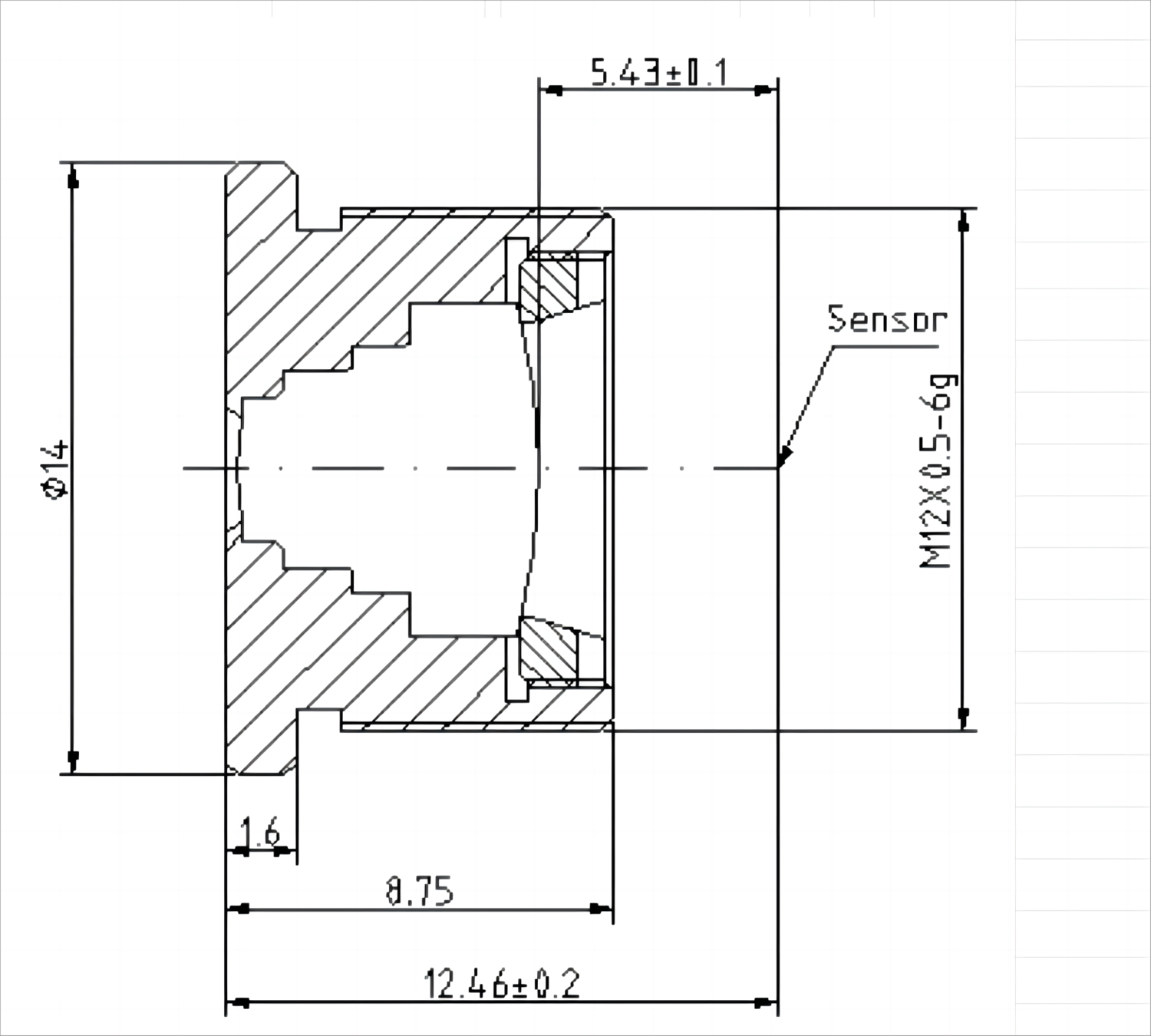

| 11 | TTL | 12.46MM±0.2mm |
| 12 | Rango de enfoque | Rango de enfoque: 0,6 M~Infinito |
| 13 | Temperatura de funcionamiento | -40℃~+85℃ |

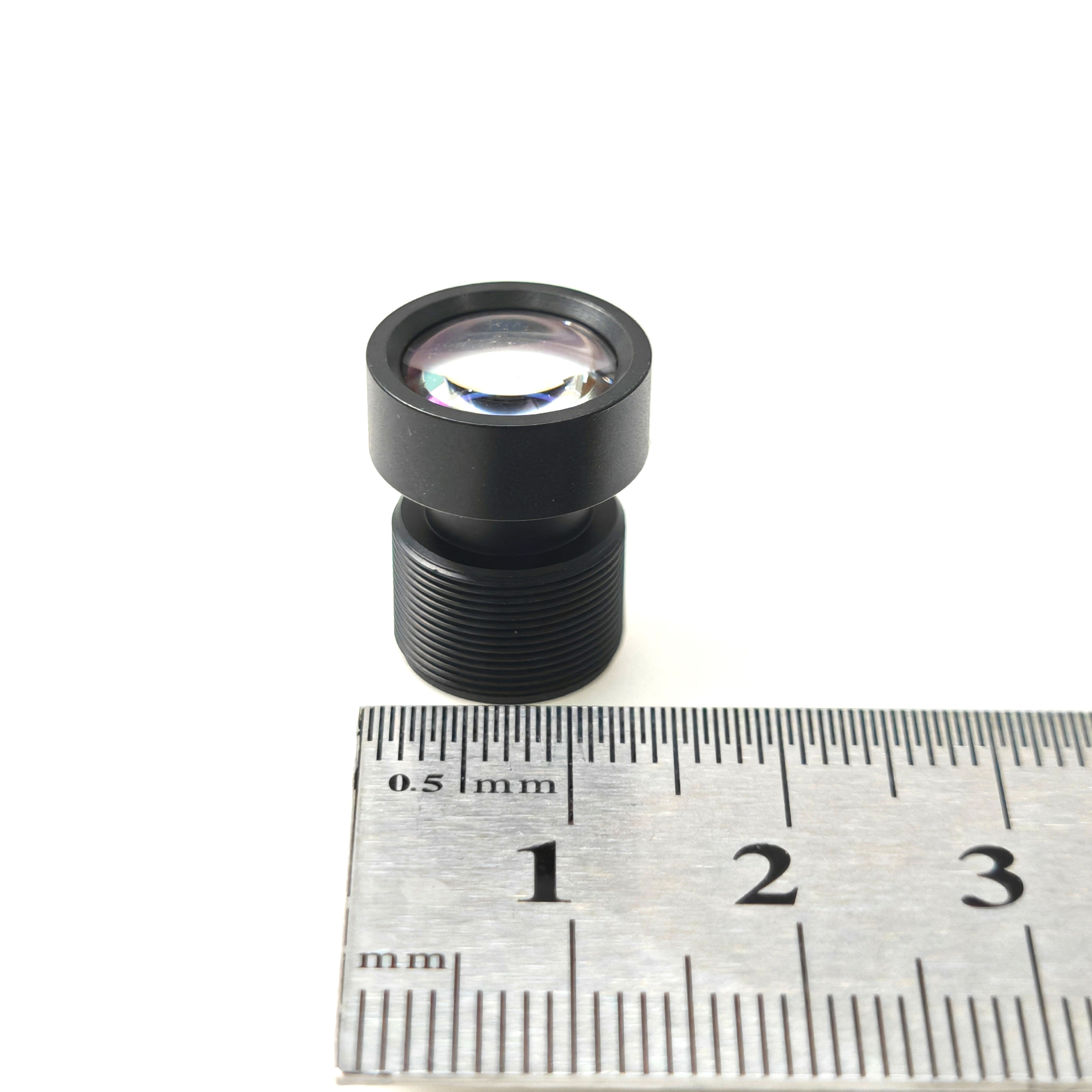

| 14 | Tamaño del barril de la lente | Ø14.0 mm (delantero) M12 mm (soporte de back -end) |
